絕緣電阻測試儀即智能雙顯絕緣電阻測試儀（兩檔）采用嵌入式工業單片機實時操作系統，數字模擬指針與數字段碼顯示完美結合，又稱數字絕緣電阻測試儀、兆歐表、智能絕緣電阻測試儀等。該系列表具有多種電壓輸出等級、容量大、抗干擾強、交直流兩用、操作簡單、各種測量結果具有防掉電功能等特點。它是測量大容量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
絕緣電阻測試儀有哪幾種_有什么區別
絕緣電阻測試儀的特點
1、輸出功率大、帶載能力強，抗干擾能力強。
2、本表外殼由高強度鋁合金組成，機內設有等電位保護環和四階有源低通濾波器，對外界工頻及強電磁場可起到有效的屏蔽作用。對容性試品測量由于輸出短路電流大于1.6mA，很容易使測試電壓迅速上升到輸出電壓的額定值。對于低阻值測量由于采用比例法設計故電壓下落并不影響測試精度。
3、不需人力作功，由電池供電，量程可自動轉換。一目了然的面板操作和LCD顯示使得測量十分方便和迅捷。
4、本表輸出短路電流可直接測量，不需帶載測量進行估算。
絕緣電阻測試儀的作用
絕緣電阻測試儀用于測量絕緣電阻的直接作用模擬指示的電測量儀表，其單位用MΩ表示;端鈕電壓-儀表線路端鈕和接地端鈕之間的電壓;測量端鈕-絕緣電阻表用來連接被測量的接線端子。絕緣電阻表的測量端鈕應分別標出線路端鈕L，接地端鈕E，屏蔽端鈕G的標志符。
絕緣電阻測試儀原理
絕緣電阻測試儀主要是通過用一個電壓激勵被測裝置或網絡，然后測量激勵所產生的電流，利用歐姆定律測量出電阻。例如，與數字多用表（DMM）上配備的歐姆表功能相比，這些電氣測試器在進行電阻測量時施加的電壓要高得多。兆歐表采用的電壓范圍通常從50V到高達5 kV;而典型數字多用表的電壓一般小于10 V。對于絕緣測試來說，需要測量的電阻值范圍很大，其上限可達到10TΩ，所需的電壓更高。
絕緣電阻測試儀有哪幾種_有什么區別
絕緣電阻測試儀主要功能
1、修復故障部件
技術員利用測試來檢驗導線和地或者相鄰導線之間的高絕緣電阻，通過測試系統中不同組件的絕緣電阻（變壓器、開關裝置、導線、馬達），技術員就可以隔離并修復發生故障的部件。
2、改善系統性能
在給系統通電之前，利用絕緣測試驗證它是健全的，能夠改善系統的性能。
3、發現制造工藝問題和設備缺陷
絕緣測試能夠發現制造工藝問題和設備缺陷，而這些問題在設備發生故障之前一般是發現不了的。在歐盟，該項測試是強制性的，即使對最小的民用系統也是如此。
絕緣電阻測試儀有哪幾種_有什么區別
絕緣電阻測試儀有哪幾種_區別

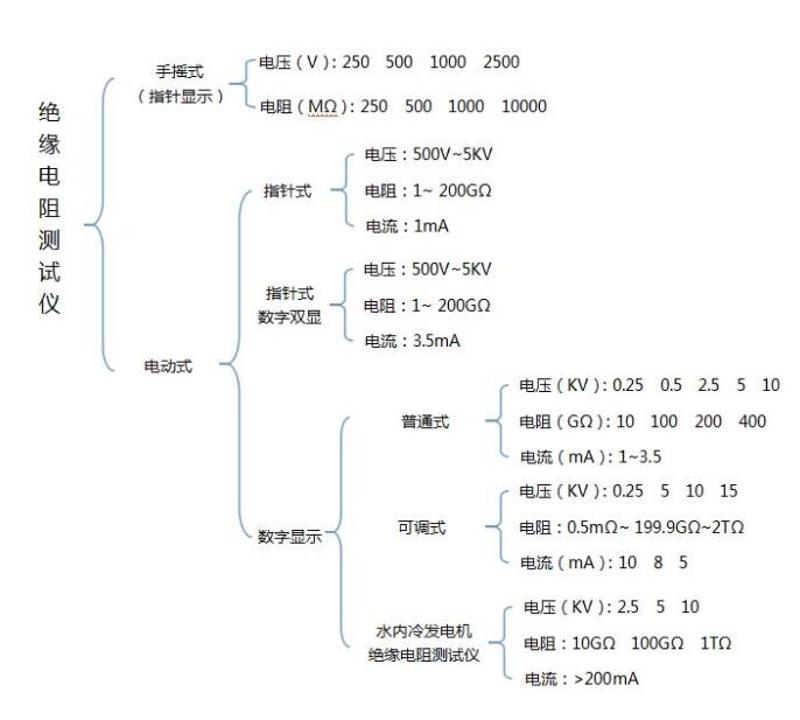

絕緣電阻測試儀按操作方式數可分為手搖式、電動式；絕緣電阻測試儀按顯示方式可分為數顯示、指針式；絕緣電阻測試儀按功能特點可分帶吸收比及極化指數、不帶吸收比及極化指數等。
同時，按照輸出電壓也有很多選擇，常見的輸出電壓最大可達到10000V，測量范圍也非常的大，目前最大的測量電阻值可高達1999GΩ。
另外，按檔位量程與功能等，絕緣電阻測試儀可分為多款設備，可客戶電壓需求定制選型。測大容量的被試品需注意，選用短路電流大的絕緣電阻測試儀測出的數據才會穩定。
絕緣電阻測試儀有哪幾種_有什么區別
絕緣電阻測試儀應用
絕緣電阻測試儀，通常被稱為兆歐表或高阻計，廣泛用于測量發電機、馬達、電源變壓器、配線、電器和其它電氣裝置（如控制、信號、通信和電源的電纜）的絕緣電阻。它們往往被用于例行維護程序中來指示電機在數月或數年內絕緣電阻的變化。絕緣電阻發生大的變化，就可能預示著潛在的故障。所以，就需要對兆歐表進行定期校準，以確保儀表本身沒有隨時間發生變化。
